Dlaczego pastuch elektryczny słabo działa i jak znaleźć spadek napięcia?

Pastuch elektryczny, który „kopie” przy elektryzatorze, a kilkaset metrów dalej ledwo daje się wyczuć, zwykle nie ma problemu z samym napięciem wyjściowym. Problem jest gdzieś po drodze. Najczęściej prąd ucieka przez roślinność, uszkodzony izolator, mokry drewniany słupek, kiepskie połączenie przewodów albo źle wykonane uziemienie elektryzatora. Zdarza się też prostsza przyczyna: rozładowany akumulator 12 V lub elektryzator dobrany zbyt słabo do długości i obciążenia ogrodzenia.

Nie ma sensu zaczynać diagnostyki od wymiany połowy instalacji. Potrzebny jest tester napięcia do ogrodzeń elektrycznych, kilka pomiarów i konsekwentne zawężanie obszaru usterki. Proste wskaźniki mierzące do 10–12 kV można kupić za około 30–60 zł. Do regularnej obsługi długich ogrodzeń lepszy jest miernik cyfrowy, szczególnie model pokazujący również kierunek przepływu prądu lub pomagający lokalizować zwarcie.

Najpierw ustal, czy problem jest w elektryzatorze, uziemieniu czy na ogrodzeniu

Pierwszy błąd przy słabo działającym pastuchu to chodzenie kilometra wzdłuż drutu i oglądanie każdego izolatora. Zaczynam odwrotnie — przy elektryzatorze. Dopiero gdy wiem, że urządzenie rzeczywiście daje prawidłowy impuls, szukam problemu dalej.

Do pomiaru potrzebny jest miernik przeznaczony do ogrodzeń elektrycznych. Zwykły multimetr warsztatowy nie jest dobrym narzędziem do takiego testu, ponieważ pastuch pracuje krótkimi impulsami o napięciu liczonym w tysiącach woltów.

Najpierw należy zmierzyć napięcie na początku ogrodzenia. Dla typowego ogrodzenia dla bydła czy koni sensownym poziomem roboczym jest co najmniej około 3,5 kV. Przy zabezpieczaniu terenu przed dzikimi zwierzętami przyjmuje się wyższy zapas — około 4,5 kV lub więcej. Odczyt poniżej 2,5–3 kV oznacza, że instalacja jest już na granicy użyteczności i trzeba znaleźć przyczynę strat, zamiast liczyć, że zwierzęta będą respektowały ogrodzenie.

Jeśli przy samym elektryzatorze napięcie jest podejrzanie niskie, trzeba rozdzielić dwa przypadki.

Najpierw wyłączamy urządzenie i odłączamy przewód prowadzący na ogrodzenie. Następnie uruchamiamy elektryzator ponownie i mierzymy jego wyjście zgodnie z instrukcją danego modelu.

Jeżeli bez podłączonego ogrodzenia napięcie wyraźnie rośnie, sam elektryzator prawdopodobnie jest sprawny, a obciążenie znajduje się na linii.

Jeżeli wynik nadal jest słaby, sprawdzamy:

• napięcie akumulatora w instalacjach 12 V,
• stan baterii w urządzeniach bateryjnych,
• przewody między elektryzatorem a ogrodzeniem,
• zaciski i miejsca korozji,
• przewód prowadzący do uziemienia,
• sam elektryzator.

Przy zasilaniu akumulatorowym trzeba uważać na jeszcze jedną rzecz. Akumulator może bez obciążenia pokazywać napięcie wyglądające poprawnie, a pod obciążeniem gwałtownie siadać. Sam pomiar napięcia spoczynkowego nie zawsze rozstrzyga więc sprawę.

Jeżeli elektryzator pracuje poprawnie bez ogrodzenia, nie kupowałbym mocniejszego urządzenia w pierwszej kolejności. Mocniejszy pastuch potrafi chwilowo zamaskować upływy, ale nie naprawia pękniętego izolatora ani przewodu leżącego w mokrej trawie.

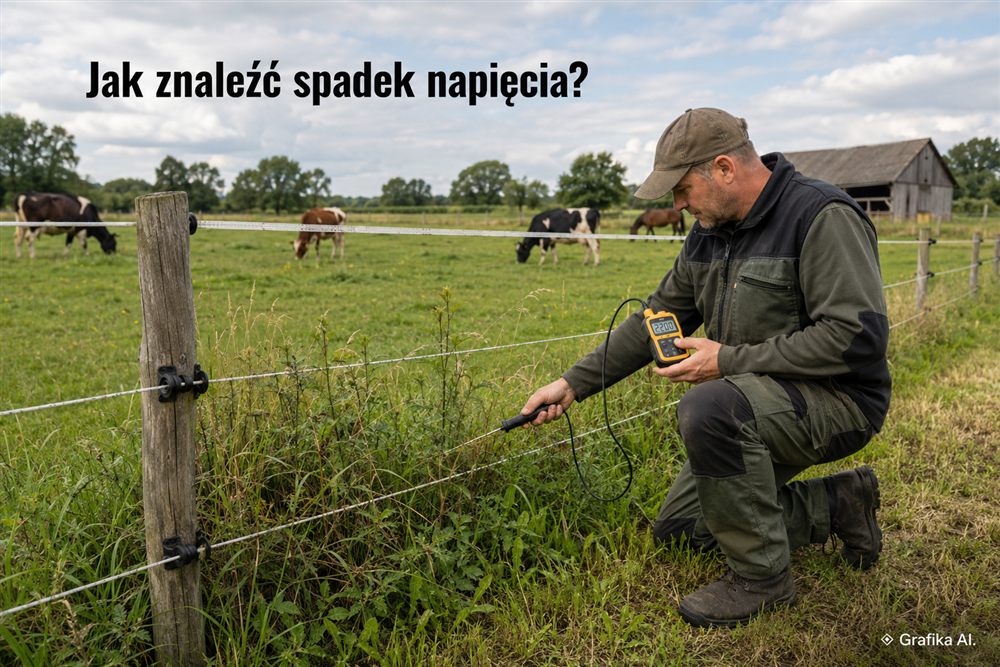

Spadku napięcia szukaj odcinkami, a nie metr po metrze

Najskuteczniejsza diagnostyka przypomina szukanie nieszczelności w instalacji wodnej. Trzeba ustalić punkt, za którym parametry nagle się pogarszają.

Załóżmy, że przy początku ogrodzenia miernik pokazuje 6,2 kV, przy 300 m jest 5,8 kV, a za kolejną bramą tylko 2,1 kV. Nie interesuje mnie wtedy pierwsze 300 m. Problem znajduje się między drugim a trzecim punktem pomiarowym.

W długiej instalacji robię pomiary kolejno:

• bezpośrednio przy elektryzatorze,
• na początku przewodu ogrodzenia,
• przed każdą bramą lub połączeniem podziemnym,
• przy rozgałęzieniach,
• mniej więcej w połowie długiego odcinka,
• na końcu linii.

Jeżeli na ogrodzeniu są sekcje odłączane wyłącznikami, diagnostyka jest jeszcze prostsza. Wyłączamy wszystkie odgałęzienia i podłączamy je pojedynczo. Sekcja, po której włączeniu napięcie mocno spada, zawiera usterkę.

Najczęstsze miejsce strat to wcale nie zerwany przewód. Częściej jest nim częściowe zwarcie do ziemi.

Typowe przykłady z pastwiska:

• mokra trawa dotykająca dolnego przewodu,
• pokrzywy i łopian opierające się o taśmę,
• gałąź przyciśnięta do ogrodzenia po wichurze,
• pęknięty izolator na metalowym słupku,
• taśma przetarta o śrubę albo wspornik,
• przewód dotykający drewnianego słupka nasiąkniętego wodą,
• kabel wysokiego napięcia przebity pod bramą,
• luźne lub skorodowane złącze,
• połączenie wykonane przez skręcenie dwóch linek zamiast przez właściwy łącznik.

Roślinność jest szczególnie irytująca, ponieważ problem zmienia się z pogodą. Ogrodzenie działające poprawnie w maju może w czerwcu gwałtownie stracić napięcie po tygodniu intensywnego wzrostu trawy. Z kolei po deszczu ten sam kontakt przewodu z rośliną przewodzi znacznie lepiej niż podczas suchego dnia.

Dlatego przy wykaszaniu pasa pod ogrodzeniem nie trzeba usuwać całej roślinności z pastwiska. Priorytetem jest dolny przewód, bo najłatwiej łapie trawę i chwasty.

Warto zwrócić uwagę również na same przewodniki. Linka polietylenowa czy taśma nie przewodzi prądu całą swoją powierzchnią — robią to cienkie druciki metalowe zatopione w materiale. Po kilku sezonach część z nich może być przerwana. Taśma wygląda wtedy na całą, ale jej rezystancja rośnie i na długiej trasie pojawia się wyraźny spadek napięcia.

Szczególnie źle wypadają prowizoryczne połączenia. Związanie dwóch końców taśmy w supeł jest szybkie, ale elektrycznie bywa fatalne. Do połączeń należy używać metalowych łączników przeznaczonych do danego przewodnika. Przy liniach wielokilometrowych różnica między dobrym zaciskiem a zaśniedziałym skręceniem przewodów jest już łatwa do zauważenia na mierniku.

Dobrym zwyczajem jest zapisywanie wartości w kilku stałych punktach. Jeśli normalnie na końcu kwatery jest 5,2 kV, a tydzień później zostaje 3,1 kV, wiadomo, że nie chodzi o „wrażenie”, tylko o rzeczywistą zmianę parametrów instalacji.

Uziemienie potrafi zepsuć nawet mocny pastuch

Wiele ogrodzeń jest modernizowanych w złej kolejności. Gdy impuls jest słaby, właściciel kupuje mocniejszy elektryzator. Po podłączeniu nowego urządzenia poprawa okazuje się niewielka. Przyczyną jest uziemienie, które nie jest w stanie prawidłowo zamknąć obwodu.

Impuls działa wtedy, gdy zwierzę dotknie przewodu, a prąd przejdzie przez jego ciało i ziemię z powrotem do układu uziemiającego elektryzatora. Jeżeli gleba jest bardzo sucha albo uziom ma za małą powierzchnię kontaktu z gruntem, obwód działa gorzej.

Problem szczególnie widać latem:

• na lekkich glebach piaszczystych,
• podczas długotrwałej suszy,
• gdy uziom jest krótki,
• gdy został wbity płytko,
• gdy znajduje się pod okapem lub w innym stale suchym miejscu,
• gdy połączenia uziomu skorodowały.

Uziemienia nie sprawdza się przez oglądanie pręta. Trzeba je obciążyć.

Praktyczna metoda polega na celowym zwarciu ogrodzenia do gruntu w odległości mniej więcej 100 m od układu uziemiającego. Można oprzeć o przewód kilka metalowych palików tak, aby napięcie na ogrodzeniu spadło poniżej około 1 kV. Następnie mierzy się napięcie między uziomem elektryzatora a gruntem w jego pobliżu zgodnie z procedurą przewidzianą dla używanego testera.

Duże napięcie pojawiające się na układzie uziemiającym podczas takiego testu oznacza, że powrót prądu przez ziemię jest za słaby. Trzeba wtedy poprawić uziemienie, a nie szukać mocniejszego elektryzatora.

Liczby prętów nie powinno się dobierać według zasady „jeden wystarczy każdemu”. W mocniejszych instalacjach stosuje się kilka uziomów połączonych ze sobą, a ich liczbę dobiera do energii elektryzatora oraz warunków gruntowych. Na suchej, piaszczystej ziemi potrzeba większej powierzchni styku niż w stale wilgotnej glebie gliniastej.

Warto też sprawdzić banalne elementy: zacisk na pręcie, kabel między uziomem a elektryzatorem oraz korozję połączenia. Zdarza się, że trzy porządne pręty są wbite prawidłowo, ale cały układ pracuje źle przez jeden zielony od tlenków miedzi zacisk.

Dopiero po usunięciu upływów, poprawieniu połączeń i sprawdzeniu uziemienia można sensownie ocenić, czy elektryzator jest za mały. Sam parametr „obsługuje 50 km ogrodzenia” z opakowania jest mało użyteczny bez informacji o liczbie przewodów, roślinności, jakości izolatorów i rodzaju gruntu. Kilka kilometrów mocno zarośniętej siatki elektrycznej potrafi być dla urządzenia trudniejszym obciążeniem niż znacznie dłuższy, czysty drut stalowy.

Przy wymianie elementów instalacji przydatne są właściwie dobrane elektryzatory, izolatory, przewody, złącza i akcesoria pomiarowe. Nie ma natomiast sensu kupować części w ciemno przed ustaleniem miejsca spadku napięcia.

FAQ – najczęstsze problemy ze spadkiem napięcia

Ile kV powinien mieć dobrze działający pastuch elektryczny?
Dla ogrodzenia utrzymującego zwierzęta gospodarskie rozsądnym punktem odniesienia jest minimum około 3,5 kV. Przy ochronie przed dzikimi zwierzętami warto utrzymywać około 4,5 kV lub więcej. Dokładny wymagany poziom zależy od gatunku zwierząt, rodzaju ogrodzenia i zaleceń producenta elektryzatora.

Dlaczego przy elektryzatorze jest 7 kV, a na końcu ogrodzenia tylko 2 kV?
Taki wynik mocno wskazuje na straty na linii: kontakt z roślinnością, uszkodzony izolator, słabe połączenie, przebity przewód pod bramą albo przewodnik o wysokiej rezystancji. Mierz napięcie w kolejnych punktach i szukaj miejsca, za którym następuje największy spadek.

Czy zwykłym multimetrem można sprawdzić pastuch?
Nie jest to dobry sposób. Ogrodzenie pracuje impulsowo przy napięciach liczonych w tysiącach woltów. Do diagnostyki używa się testera ogrodzeń elektrycznych przystosowanego do takich impulsów. Podstawowe modele kosztują około 30–60 zł.

Czy trawa naprawdę może tak mocno obniżyć napięcie?
Tak. Jeden cienki liść zwykle nie rozłoży całej instalacji, ale setki mokrych źdźbeł dotykających dolnego przewodu tworzą już duże obciążenie. Problem rośnie po deszczu i w okresie intensywnej wegetacji.

Czy mocniejszy elektryzator rozwiąże problem spadku napięcia?
Nie, jeśli przyczyną jest zwarcie lub wadliwe uziemienie. Mocniejsze urządzenie może poprawić wynik, ale jednocześnie ukryć rzeczywistą usterkę. Najpierw usuwa się straty, dopiero później ocenia moc elektryzatora.

Jak często mierzyć napięcie?
Na użytkowanym pastwisku dobrym minimum jest kontrola około raz w tygodniu, a podczas suszy, szybkiego wzrostu roślinności, po silnym wietrze lub przy zasilaniu akumulatorowym — częściej. Pomiar w kilku stałych punktach zajmuje kilka minut i pozwala zauważyć problem jeszcze przed ucieczką zwierząt.

Co sprawdzić jako pierwsze, gdy pastuch nagle przestaje działać?
Najpierw wykonaj pomiar bezpośrednio przy elektryzatorze. Jeśli wynik jest prawidłowy, sprawdź początek linii i kolejne sekcje. Jeżeli napięcie jest niskie już przy źródle, odłącz ogrodzenie i przetestuj elektryzator osobno. To od razu rozdziela problem urządzenia od problemu instalacji.

Jeżeli trzeba wskazać jedno działanie na początek, nie wymieniaj elektryzatora i nie zaczynaj od obchodzenia całego pastwiska. Weź tester, zmierz napięcie przy urządzeniu, potem na początku linii i za pierwszym dużym rozgałęzieniem. Miejsce, po którym pojawia się wyraźny spadek, wyznacza obszar naprawy. Dopiero gdy linia jest czysta, połączenia pewne, a uziemienie sprawdzone pod obciążeniem, ma sens rozważać mocniejszy elektryzator.
