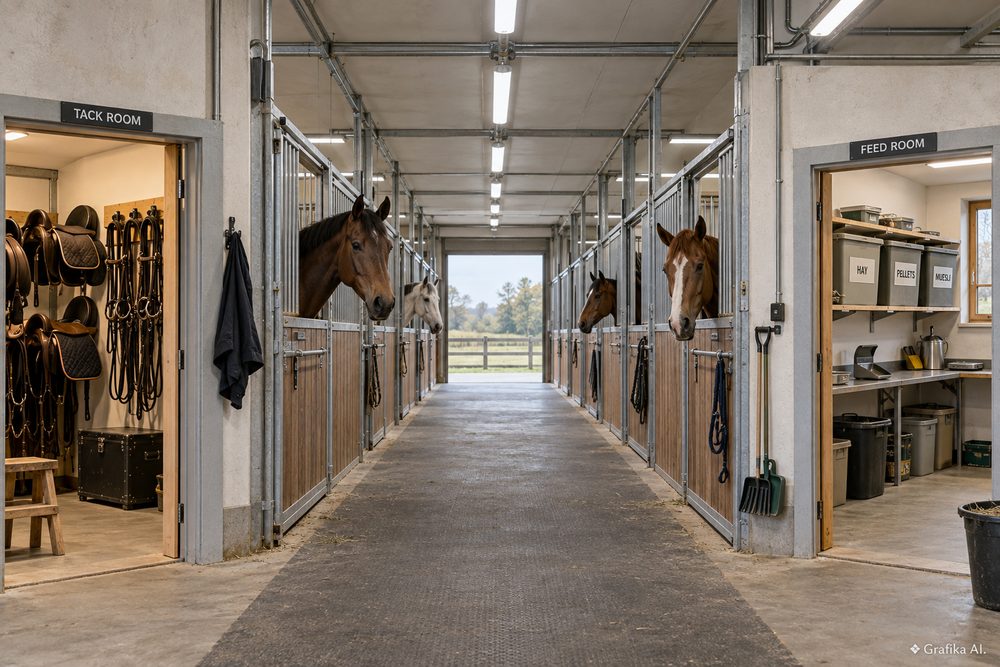

Jak rozmieścić oświetlenie w stajni, siodlarni i paszarni, żeby było praktyczne i bezpieczne

W stajni źle rozmieszczone światło daje o sobie znać bardzo szybko. W jednym boksie trudno obejrzeć nogę konia, na środku korytarza jest jasno jak w hali produkcyjnej, a przy drzwiach do paszarni człowiek szuka miarki po omacku. Do tego dochodzą kurz, wilgoć, amoniak, pajęczyny i możliwość uderzenia oprawy widłami albo końską głową. Zwykła lampa przeznaczona do suchego garażu nie jest więc rozsądnym punktem wyjścia.

Oświetlenie stajni trzeba projektować według wykonywanych czynności, a nie według zasady „jedna mocna lampa na pomieszczenie”. W boksie potrzebne jest spokojne, równomierne światło. Przy stanowisku pielęgnacyjnym — wyraźnie mocniejsze. W siodlarni trzeba bez problemu odróżnić zabrudzenie skóry od jej uszkodzenia, a w paszarni odczytać etykietę i odmierzyć preparat bez pomyłki. Dopiero po rozdzieleniu tych funkcji warto liczyć oprawy.

W stajni ważniejsza od liczby watów jest równomierność światła

Pierwszy błąd pojawia się już przy zakupie lamp. Nadal spotyka się porównywanie opraw LED wyłącznie według mocy: 30 W, 50 W, 100 W. Wat mówi o poborze energii, a nie o ilości światła. Do planowania potrzebny jest przede wszystkim strumień świetlny podawany w lumenach oraz rzeczywisty rozkład światła oprawy.

Dla typowej stajni praktycznym punktem wyjścia są następujące poziomy oświetlenia mierzone na powierzchni, na której faktycznie wykonuje się pracę:

• boksy i zwykłe ciągi komunikacyjne: około 100–150 lx,
• główny korytarz roboczy: około 150–200 lx,
• stanowisko do czyszczenia, oglądania kończyn i opatrywania: 300–500 lx,
• okolice wejść i przejść powinny mieć łagodne przejście między jasnością wnętrza a otoczeniem, zamiast jednego bardzo jasnego punktu.

Nie są to wartości, które należy bezmyślnie wpisywać do każdego projektu. Wielkość boksów, wysokość sufitu, barwa ścian, dostęp światła dziennego i sposób użytkowania obiektu mocno wpływają na wynik. Luksomierz po wykonaniu instalacji daje więcej informacji niż deklaracja „mamy mocne LED-y”.

Dobrym przykładem jest korytarz o wymiarach 12 × 4 m, czyli 48 m². Uzyskanie średnio 150 lx oznacza w najprostszym rachunku 7200 lm docierających do powierzchni roboczej. Tyle że część światła ginie na suficie, ścianach, zabrudzonej osłonie i poza interesującym nas obszarem. Po uwzględnieniu strat potrzebny strumień opraw może wynieść w praktyce około 11–13 tys. lm. Zamiast jednego punktu 12 000 lm lepiej zastosować przykładowo cztery oprawy po około 3000 lm rozstawione wzdłuż osi komunikacyjnej. Średnia ilość światła może być podobna, ale znikną głębokie cienie.

To szczególnie ważne przy koniach. Mocna oprawa zamontowana centralnie nad jednym miejscem tworzy jasną plamę oraz ciemne obszary pod szyją, brzuchem i przy nogach. Równomierność wygrywa z maksymalną jasnością.

Wysokość montażu trzeba dobrać tak, aby koń nie mógł dosięgnąć oprawy ani przewodu. W większości normalnych stajni lampy trafiają na sufit albo wysoko na ścianę, zwykle ponad 2,5–3 m nad posadzką, ale ostateczna wysokość wynika z konstrukcji budynku i zasięgu zwierząt. W boksach przewody prowadzone na wierzchu bez solidnej ochrony mechanicznej to słaby pomysł. Koń potrafi zainteresować się elementem instalacji, którego projektant uznał za całkowicie niedostępny.

W strefach zapylonych i wilgotnych sensownym minimum praktycznym jest szczelna oprawa co najmniej IP44, natomiast tam, gdzie dochodzi mycie wodą, intensywne zapylenie lub opryskiwanie powierzchni, rozsądniej przejść na IP65. Sama liczba IP nie załatwia jednak sprawy. Tania hermetyczna oprawa potrafi po kilku sezonach mieć popękane klipsy, sparciałą uszczelkę i kilka milimetrów martwych much pod kloszem.

W stajni lepiej wybierać:

• zamknięte oprawy LED o gładkiej obudowie,
• klosze odporne na uderzenia, najlepiej o podwyższonej odporności mechanicznej,
• CRI/Ra minimum 80,
• temperaturę barwową w okolicach 4000 K,
• zasilacze dobrej jakości ograniczające migotanie,
• konstrukcję pozwalającą szybko umyć klosz.

Barwa 6000–6500 K nie daje automatycznie „więcej światła”. W stajni często robi tylko nieprzyjemne, zimne wrażenie. Neutralne 4000 K ułatwia rozpoznawanie kolorów, zabrudzeń i zmian na skórze, a jednocześnie nie zamienia wnętrza w biało-niebieską halę.

Przy wyborze LED warto zajrzeć głębiej w kartę techniczną. Jeśli producent podaje parametry migotania, dobrym punktem odniesienia są PstLM ≤1,0 oraz SVM ≤0,4. Problem migotania jest często niewidoczny przy szybkim spojrzeniu na lampę. Ujawnia go dopiero kamera telefonu albo ruch przedmiotu w świetle. Najtańsze oprawy z kiepskim zasilaczem bywają pod tym względem najbardziej irytujące.

Osobno trzeba potraktować instalację elektryczną. Stajnia nie jest salonem ani suchą piwnicą. Wilgoć, pył, metalowe elementy wyposażenia i kontakt ze zwierzętami powodują, że instalacja powinna być projektowana zgodnie z wymaganiami dla obiektów rolniczych PN-HD 60364-7-705. O doborze zabezpieczeń różnicowoprądowych, połączeń wyrównawczych, przewodów i osprzętu powinien zdecydować elektryk na podstawie konkretnego układu instalacji. Nie ma sensu kopiować rozdzielnicy z domu jednorodzinnego tylko dlatego, że „tam działa”.

Siodlarnia i paszarnia wymagają innego światła niż boksy

Siodlarnia wygląda na łatwe pomieszczenie do oświetlenia, dopóki na jednej ścianie nie zawisną trzy rzędy siodeł, popręgów i derek. Wtedy światło z pojedynczej lampy na suficie kończy się na górnych półkach, a niżej powstaje cień.

Do zwykłego korzystania z siodlarni przyjąłbym około 200–300 lx, a nad blatem przeznaczonym do czyszczenia sprzętu czy oglądania skóry podniósłbym poziom do 300–500 lx. Tam rzeczywiście trzeba widzieć pęknięcie szwu, zabrudzenie zamka albo początek pleśni.

Nie ustawiałbym natomiast lamp bezpośrednio nad wysokim rzędem siodeł. Duża część strumienia zostanie przechwycona przez sprzęt. Lepsze rezultaty daje centralne oświetlenie ogólne uzupełnione drugim punktem albo linią światła bliżej części roboczej.

W małej siodlarni o powierzchni 10–15 m² często wystarczają dwie dobre oprawy zamiast jednej mocnej. Zyskuje się mniej cieni i większą szansę, że po awarii jednej lampy pomieszczenie nie zostanie zupełnie ciemne.

Tu szczególnie przydaje się Ra ≥80, a przy stanowisku przeznaczonym do dokładnej kontroli sprzętu można rozważyć Ra ≥90. Dobre oddawanie kolorów ma praktyczne znaczenie przy ocenie skóry, ran, zabrudzeń i pleśni.

Paszarnia stawia inne wymagania. Najwięcej światła potrzeba nie na środku podłogi, ale:

• nad pojemnikami z paszą,
• przy stole lub blacie do przygotowywania porcji,
• przy półce z suplementami i lekami,
• przy etykietach i miarkach.

Na takim blacie 300 lx to rozsądne minimum użytkowe, a przy drobnych opisach i precyzyjnym odmierzaniu wygodniejsze bywa około 500 lx. Zamiast zwiększać jasność całego pomieszczenia do tego poziomu, lepiej dołożyć lokalną oprawę nad miejscem przygotowywania paszy.

Jest jednak jedno ograniczenie: lampa nad blatem nie może znaleźć się dokładnie w osi wzroku. Oślepiający LED wiszący metr przed twarzą irytuje bardziej niż nieco niższa wartość luksów.

W paszarni poważniejszym problemem niż sama ciemność jest pył. Rozsypana mieszanka, otręby, sieczka i suche dodatki bardzo szybko osiadają na płaskich obudowach. Dlatego gładka, zamknięta oprawa jest praktyczniejsza niż dekoracyjna lampa z żebrami i otworami wentylacyjnymi.

Nie należy przy tym automatycznie określać każdej paszarni jako strefy zagrożonej wybuchem. Jeżeli jednak w danym obiekcie powstają znaczne ilości drobnego palnego pyłu i możliwe jest utworzenie atmosfery wybuchowej, zwykła „hermetyczna lampa IP65” przestaje być wystarczającym kryterium. Wtedy potrzebna jest ocena zagrożenia wybuchem i prawidłowy dobór urządzeń do określonej strefy. Oznaczenie IP nie jest oznaczeniem ATEX.

W pomieszczeniach gospodarczych korzystne jest również rozdzielenie obwodów. Jeśli wszystkie lampy w stajni, siodlarni i paszarni wiszą na jednym zabezpieczeniu, pojedyncza awaria potrafi zgasić cały budynek. Przy większym obiekcie praktyczniejsze są oddzielne obwody lub przynajmniej taki podział, aby awaria jednej części nie pozostawiała całej stajni bez światła.

Rozmieszczenie lamp trzeba zaplanować razem z codzienną drogą człowieka i konia

Najlepszy rzut oświetlenia powstaje nie przy biurku, ale podczas przejścia po obiekcie. Trzeba dosłownie przejść trasę: wejście — boks — stanowisko pielęgnacyjne — siodlarnia — paszarnia — wyjście na padok. W każdym miejscu odpowiedzieć na dwa pytania: co tu robię i co zasłoni światło?

Włącznik stajni zamontowany 10 metrów od wejścia jest prostym przykładem instalacji, która na papierze działa, a w praktyce zmusza do chodzenia po ciemku. Pierwszy włącznik powinien być dostępny od razu po wejściu. Przy długim korytarzu warto zastosować sterowanie z obu końców.

Jeżeli obiekt ma kilka stref, nie łączyłbym wszystkiego pod jednym przyciskiem. Rozsądny podział to:

• korytarz,
• boksy lub sekcje boksów,
• stanowisko pielęgnacyjne,
• siodlarnia,
• paszarnia,
• wejście i teren bezpośrednio przed budynkiem.

Dzięki temu wieczorne przygotowanie jednej porcji paszy nie wymaga zapalania 20 opraw w całej stajni.

Czujniki ruchu również trzeba stosować z głową. W przedsionku albo przed paszarnią bywają wygodne. W boksach mogą być denerwujące: światło będzie reagowało na ruch zwierząt, a koń otrzyma serię niepotrzebnych zmian jasności przez całą noc. Do tego tani czujnik potrafi źle działać przy niskiej temperaturze albo wykrywać ruch przez otwarte przejście.

Dobre oświetlenie zewnętrzne powinno objąć przede wszystkim wejście do stajni, dojście do padoków, miejsce przy bramie oraz trasę prowadzenia koni. Nie trzeba jednak zalewać całego podwórza reflektorami. Źle skierowana oprawa o mocy kilkudziesięciu watów potrafi oślepiać osobę prowadzącą konia i jednocześnie pozostawiać grunt przed nią w cieniu.

Jeżeli planuje się budowę lub modernizację całego obiektu, dobrze porównać układ własnej stajni z rozwiązaniami stosowanymi w innych obiektach. Łatwiej wtedy wychwycić nie tylko błędy w oświetleniu, lecz także w organizacji siodlarni, paszarni i komunikacji. Dodatkowe informacje na: mapakoni.pl – mapa stajni w Polsce.

Na końcu trzeba jeszcze sprawdzić światło po zmroku. Nie w południe, nie przy otwartych drzwiach. Właśnie po zmroku najlepiej widać niedoświetlone narożniki, cienie tworzone przez drzwi boksów i miejsca, w których oprawa świeci prosto w oczy.

Dobry odbiór instalacji powinien obejmować pomiar luksomierzem co najmniej w kilku reprezentatywnych punktach: na środku korytarza, przy wejściu do boksu, w głębi boksu, na stanowisku pielęgnacyjnym oraz na blacie w paszarni. Pomiar tylko bezpośrednio pod lampą niewiele mówi.

FAQ: oświetlenie stajni, siodlarni i paszarni

Ile luksów powinno być w stajni?
Do zwykłych boksów i komunikacji praktycznym poziomem jest około 100–150 lx, na głównym korytarzu około 150–200 lx, natomiast przy czyszczeniu, oględzinach konia i pracach wymagających większej dokładności warto zapewnić około 300–500 lx.

Jaka barwa światła jest najlepsza do stajni?
Najbardziej uniwersalne jest neutralne światło około 4000 K. Pozwala dobrze rozpoznawać szczegóły i kolory bez ostrego, niebieskawego efektu charakterystycznego dla części źródeł 6000–6500 K.

Czy oprawa IP44 wystarczy?
W suchszych częściach budynku IP44 może być punktem wyjścia, ale w miejscach mocno zapylonych, wilgotnych i regularnie mytych praktyczniejsza jest IP65. Stopień ochrony trzeba dobrać do realnych warunków, a nie do samej nazwy pomieszczenia.

Czy można założyć jedną bardzo mocną lampę na środku stajni?
Technicznie można, praktycznie zwykle jest to kiepskie rozwiązanie. Jedna lampa powoduje ostre cienie i dużą różnicę jasności między środkiem a bokami pomieszczenia. Kilka słabszych, równomiernie rozmieszczonych opraw daje bardziej użyteczne światło.

Czy 4000 lumenów oznacza 4000 luksów?
Nie. Lumen określa ilość światła emitowanego przez źródło, a luks ilość światła docierającego do powierzchni. 4000 lm rozłożone na dużym pomieszczeniu może dać znacznie mniej niż 4000 lx.

Czy zwykła domowa lampa LED nadaje się do boksu?
Najczęściej nie jest dobrym wyborem. W stajni występują kurz, wilgoć, możliwość uderzenia i agresywne środowisko dla elementów instalacji. Oprawa powinna mieć odpowiednią szczelność, trwałą obudowę oraz być zamontowana poza zasięgiem zwierzęcia.

Czy w paszarni potrzebna jest oprawa ATEX?
Nie każda paszarnia automatycznie wymaga urządzeń ATEX. Jeżeli jednak występuje realne ryzyko powstawania atmosfery wybuchowej z palnego pyłu, potrzebna jest ocena zagrożenia i dobór wyposażenia do określonej strefy. Samo IP65 nie oznacza zabezpieczenia przeciwwybuchowego.

Czy warto montować czujniki ruchu?
Tak, ale głównie w wejściach, przedsionkach i krótkich ciągach komunikacyjnych. W boksach automatyka reagująca na ruch koni może niepotrzebnie zapalać światło przez całą noc.

Jeżeli trzeba poprawić istniejącą instalację, nie zaczynaj od kupowania mocniejszych żarówek. Najpierw po zmroku zmierz natężenie światła w boksach, korytarzu, przy stanowisku pielęgnacyjnym i na blacie w paszarni, a następnie sprawdź, gdzie występują cienie i oślepianie. Jeżeli instalacja ma odkryte przewody w zasięgu koni, uszkodzone oprawy albo osprzęt niedostosowany do wilgoci i pyłu, to jest błąd do usunięcia w pierwszej kolejności. Dopiero później ma sens dokładanie kolejnych lumenów.
