Co się stanie, gdy sterownik hydrauliczny pracuje z zanieczyszczonym olejem przekładniowym

Zanieczyszczony olej przekładniowy rzadko unieruchamia sterownik hydrauliczny od razu. Najpierw pojawiają się objawy, które łatwo pomylić z usterką elektrozaworu, czujnika albo samej przekładni: opóźniona reakcja, szarpnięcie, niestabilne ciśnienie, problemy po rozgrzaniu oleju. Dopiero później dochodzi do trwałego zużycia gniazd zaworowych, suwaków i kanałów sterujących.

To właśnie ten etap jest najbardziej kosztowny. Wymiana zabrudzonego oleju nie cofnie mechanicznego zużycia sterownika, jeśli twarde cząstki zdążyły już przez setki godzin pracować jak ścierniwo. Z drugiej strony wymiana sterownika bez usunięcia przyczyny zanieczyszczenia często kończy się powrotem tej samej awarii. Nowy lub regenerowany blok dostaje wtedy dokładnie ten sam brudny olej, który uszkodził poprzedni.

Co zanieczyszczenia robią wewnątrz sterownika

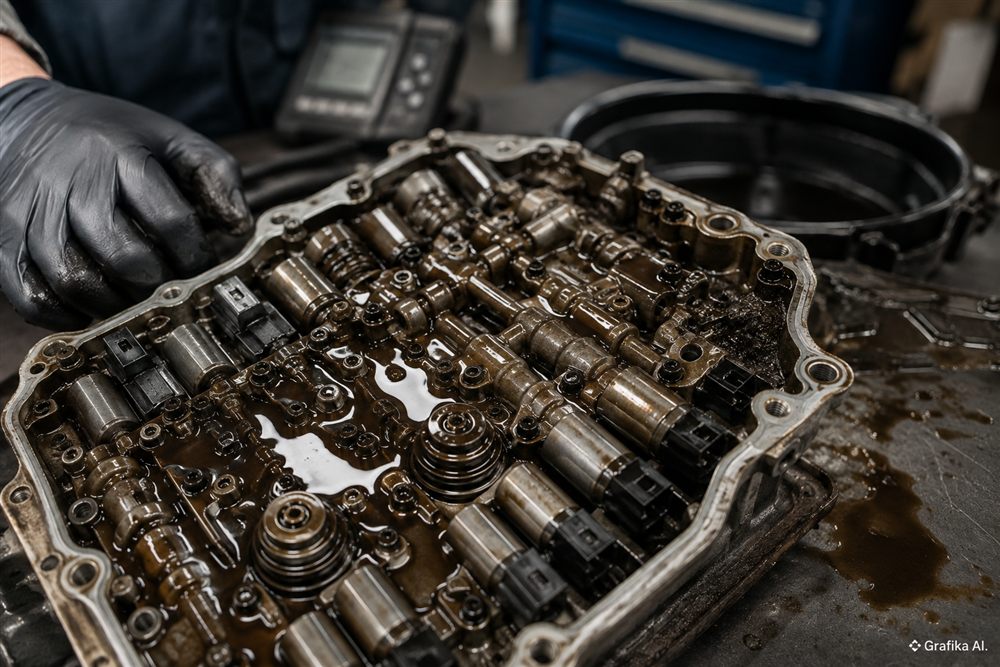

Sterownik hydrauliczny pracuje na bardzo małych przekrojach przepływu. W jego wnętrzu znajdują się kanały olejowe, zawory przelewowe i regulacyjne, suwaki oraz elektrozawory, które muszą zmieniać położenie płynnie i powtarzalnie. Problem w tym, że zanieczyszczenia mają często rozmiary porównywalne z roboczymi luzami precyzyjnych elementów hydrauliki.

Nie trzeba widzieć opiłków gołym okiem. Najgroźniejsze są często drobiny niewidoczne bez odpowiedniego sprzętu pomiarowego.

W praktyce do oleju trafiają między innymi:

• cząstki żelaza i stali powstające podczas zużywania kół zębatych, łożysk, wałków i tarcz,

• pył ze zużywających się materiałów ciernych,

• resztki uszczelnień,

• produkty utleniania i starzenia się oleju,

• pozostałości po wcześniejszej awarii,

• brud wprowadzony podczas dolewania lub naprawy,

• woda i produkty korozji.

Twarda cząstka przechodząca między suwakiem a korpusem zaworu może zrobić trzy rzeczy. Zarysować powierzchnię, chwilowo zablokować suwak albo przyspieszyć powiększanie jego luzu roboczego. Każdy z tych scenariuszy daje inny zestaw objawów.

Przy chwilowym blokowaniu sterownik raz działa prawidłowo, a za chwilę reaguje z opóźnieniem. Przy zużyciu powierzchni zwiększają się przecieki wewnętrzne. Pompa nadal tłoczy olej, ale część wydatku przepływa tam, gdzie nie powinna. Do siłownika, sprzęgła albo innego odbiornika dociera więc niewłaściwe ciśnienie lub dociera ono za późno.

W układach precyzyjnych wymagania dotyczące czystości są znacznie ostrzejsze, niż sugeruje wygląd oleju. Producenci przemysłowej hydrauliki dla poszczególnych zaworów podają przykładowo maksymalne klasy czystości ISO 4406 na poziomie 20/18/15, 18/16/13, a dla niektórych zaworów sterujących nawet 17/15/12. Konkretnego limitu nie wolno jednak przenosić wprost z jednego sterownika na drugi — właściwą wartość trzeba sprawdzić w dokumentacji producenta przekładni lub zaworu.

To ważna różnica. Olej może wyglądać na czysty, a mimo to nie spełniać wymagań konkretnego sterownika.

Kolejny problem to temperatura. Gdy olej się rozgrzewa, zmienia się jego lepkość. Jeżeli zawór i korpus są już zużyte, przecieki wewnętrzne potrafią stać się wyraźniejsze właśnie na gorącym oleju. Dlatego maszyna może poprawnie pracować przez pierwsze kilkanaście minut, a później zacząć szarpać, wolniej reagować lub tracić prawidłowe ciśnienie sterujące. Sama obserwacja pracy „na zimno” nie wystarcza do uczciwej diagnostyki.

Jak rozpoznać, że problemem nie jest tylko zużyty olej

Ciemny kolor oleju jest ostrzeżeniem, ale nie diagnozą. Olej może ściemnieć w wyniku normalnej eksploatacji, natomiast poważne zanieczyszczenie cząstkami stałymi nie zawsze będzie widoczne na bagnecie albo przez korek kontrolny.

Pierwszym sygnałem wymagającym reakcji jest zmiana zachowania przekładni lub hydrauliki, zwłaszcza gdy zależy od temperatury.

Typowe objawy to:

• opóźnienie pomiędzy poleceniem a wykonaniem ruchu,

• szarpnięcia podczas załączania,

• nierówna albo zbyt wolna zmiana przełożeń,

• okresowe zaniki działania jednej funkcji,

• różna prędkość pracy przy podobnych warunkach,

• problemy pojawiające się dopiero po nagrzaniu,

• niestabilne ciśnienie sterujące,

• częste zapisywanie błędów związanych z regulacją ciśnienia lub pozycją zaworu,

• metaliczny osad na magnesach albo w filtrze.

Najwięcej informacji daje filtr i miska olejowa, a nie sam kolor płynu.

Drobny szary nalot na magnesie po długiej eksploatacji nie musi oznaczać katastrofy. Zupełnie inaczej należy traktować błyszczące płatki metalu, większe opiłki, fragmenty tworzywa lub dużą ilość materiału ciernego. W takiej sytuacji wlanie świeżego oleju nie powinno być pierwszym i jedynym działaniem. Najpierw trzeba ustalić, który element produkuje zanieczyszczenie.

Praktyczna diagnostyka powinna iść w określonej kolejności:

1. Sprawdzić poziom oleju zgodnie z procedurą producenta. W części przekładni pomiar wykonuje się przy określonej temperaturze i pracującym układzie.

2. Obejrzeć próbkę oleju oraz osad znajdujący się na korku magnetycznym, magnesach i w misce.

3. Rozciąć lub skontrolować filtr, jeżeli jego konstrukcja na to pozwala.

4. Sprawdzić, czy w oleju nie ma wody, emulsji lub zapachu silnego przegrzania.

5. Zmierzyć ciśnienie w punktach kontrolnych przewidzianych przez producenta.

6. Porównać zachowanie układu na zimnym i rozgrzanym oleju.

7. Dopiero później demontować sterownik i oceniać zawory, suwaki oraz elektrozawory.

W bardziej wymagających układach sens ma laboratoryjna analiza oleju albo licznik cząstek. Wynik klasy czystości ISO 4406 daje znacznie więcej informacji niż stwierdzenie, że olej „nie wygląda źle”. Trzeba jednak znać wymaganie konkretnej przekładni, bo sama liczba bez wartości referencyjnej niewiele rozstrzyga.

Jest też częsty błąd warsztatowy: wykonanie wymiany oleju i uznanie sprawy za zakończoną, ponieważ przez pierwsze kilkadziesiąt kilometrów lub kilka godzin pracy objawy osłabły. Świeży olej może poprawić charakterystykę pracy układu, ale nie naprawia wytartego gniazda zaworu ani porysowanego suwaka. Jeśli zanieczyszczenia powstają wewnątrz przekładni, nowy olej zacznie zbierać kolejne cząstki niemal od początku.

Kiedy czyszczenie wystarczy, a kiedy sterownik trzeba naprawić

Nie każdy zabrudzony sterownik kwalifikuje się do wymiany. Jeśli problem powstał wskutek zaniedbanego serwisu, ale powierzchnie robocze zaworów nie są jeszcze uszkodzone, czyszczenie sterownika, wymiana filtra i zalanie układu właściwym olejem mogą przywrócić prawidłową pracę.

Granica przebiega tam, gdzie pojawiło się zużycie mechaniczne.

Jeżeli suwak ma wyczuwalne lub widoczne rysy, gniazdo jest wytarte, zawór zacina się mimo oczyszczenia albo po rozgrzaniu występują nadmierne przecieki wewnętrzne, samo płukanie jest półśrodkiem. W takim przypadku trzeba rozważyć naprawę bloku, regenerację elementu albo wymianę kompletnego sterownika.

Podobnie należy podejść do elektrozaworów. Nie wolno zakładać, że każdy błąd elektryczny oznacza uszkodzoną cewkę. Zawór może mieć prawidłową rezystancję uzwojenia i otrzymywać właściwy sygnał sterujący, a mimo to mechanicznie pracować źle, ponieważ jego ruch ogranicza osad albo zużycie powierzchni roboczej.

Przy zakupie części trzeba więc dobierać Sterowniki hydrauliczne według dokładnego typu przekładni, numeru części i wersji wykonania. Podobny wygląd korpusu nie oznacza automatycznie zgodności. Różnić mogą się kalibracja zaworów, średnice kanałów, charakterystyka elektrozaworów oraz sposób sterowania.

Po naprawie pozostaje jeszcze jeden etap, który bywa pomijany: usunięcie zanieczyszczeń z reszty układu. Jeżeli obieg obejmuje chłodnicę oleju, przewody i dodatkowy wymiennik, zabrudzenia pozostające w tych elementach mogą wrócić do świeżo założonego sterownika.

W przypadku poważnej awarii mechanicznej samo przepłukanie przewodów nie zawsze jest wystarczające. Konstrukcja niektórych chłodnic sprawia, że trudno potwierdzić całkowite usunięcie metalicznych drobin ze wszystkich kanałów. Wtedy decyzję o ponownym użyciu chłodnicy trzeba podejmować na podstawie zaleceń producenta przekładni i charakteru wcześniejszego uszkodzenia.

Nie należy też mieszać przypadkowych olejów tylko dlatego, że mają podobną lepkość. Specyfikacja oleju jest ważniejsza niż napis „ATF” czy „gear oil” na etykiecie. W przekładniach producent może wymagać określonej charakterystyki ciernej, lepkościowej i materiałowej. Niewłaściwy płyn potrafi stworzyć objawy bardzo podobne do usterki sterownika.

Po większej naprawie rozsądna kolejność wygląda więc tak:

• usunąć źródło powstawania opiłków,

• oczyścić miskę, magnesy i dostępne kanały,

• wymienić filtr, jeśli jest elementem serwisowym,

• skontrolować albo oczyścić obieg chłodzenia oleju zgodnie z procedurą producenta,

• zamontować sprawny sterownik,

• zastosować olej o dokładnie wymaganej specyfikacji,

• ustawić prawidłowy poziom przy wymaganej temperaturze,

• wykonać procedurę odpowietrzania lub adaptacji, jeżeli wymaga jej dana przekładnia,

• ponownie sprawdzić ciśnienie oraz zachowanie układu po rozgrzaniu.

Najgorszy wariant to montaż kolejnego sterownika bez sprawdzenia, skąd w oleju wziął się metal. Taka naprawa usuwa skutek, ale zostawia przyczynę.

FAQ

Czy zanieczyszczony olej zawsze oznacza konieczność wymiany sterownika?
Nie. Jeśli zawory nie zostały mechanicznie uszkodzone, możliwe jest skuteczne czyszczenie. Wymiana lub regeneracja staje się uzasadniona wtedy, gdy występują rysy, zużycie gniazd, trwałe zacinanie zaworów albo nadmierne przecieki wewnętrzne.

Czy sama wymiana oleju może usunąć szarpanie przekładni?
Może zmniejszyć objawy, jeżeli przyczyną był niewłaściwy poziom, stary płyn albo ograniczony przepływ przez filtr. Nie naprawi jednak zużytego korpusu zaworowego, uszkodzonego elektrozaworu ani mechanicznego źródła opiłków.

Czy czarny olej oznacza uszkodzenie sterownika hydraulicznego?
Nie automatycznie. Kolor jest tylko wskazówką. Znacznie ważniejsze są obecność metalu i materiału ciernego, stan filtra, zapach przegrzanego oleju, wyniki pomiaru ciśnienia oraz zachowanie przekładni na gorąco.

Co jest groźniejsze: duże opiłki czy bardzo drobny pył?
Duże opiłki są alarmującym sygnałem uszkodzenia mechanicznego, ale dla precyzyjnych zaworów równie niebezpieczna jest duża liczba drobnych cząstek. To właśnie one bez problemu krążą z olejem przez kanały sterownika i stopniowo zużywają powierzchnie robocze.

Czy po wymianie sterownika trzeba zawsze wymieniać olej?
Jeżeli poprzedni sterownik pracował w oleju zanieczyszczonym produktami zużycia, ponowne wykorzystanie takiego płynu jest złym pomysłem. Trzeba też ocenić filtr, miskę, magnesy, przewody i układ chłodzenia oleju. Sam świeży olej nie pomoże, jeśli w obiegu pozostaną opiłki.

Od czego zacząć, gdy sterownik zaczyna działać nieregularnie?
Najpierw nie kupuj nowego sterownika. Sprawdź prawidłowy poziom i specyfikację oleju, a następnie zdejmij filtr lub miskę i oceń, co znajduje się w oleju. Jeżeli pojawiają się metaliczne opiłki, priorytetem jest znalezienie ich źródła. Dopiero po usunięciu przyczyny ma sens czyszczenie, regeneracja albo montaż kolejnego sterownika.
